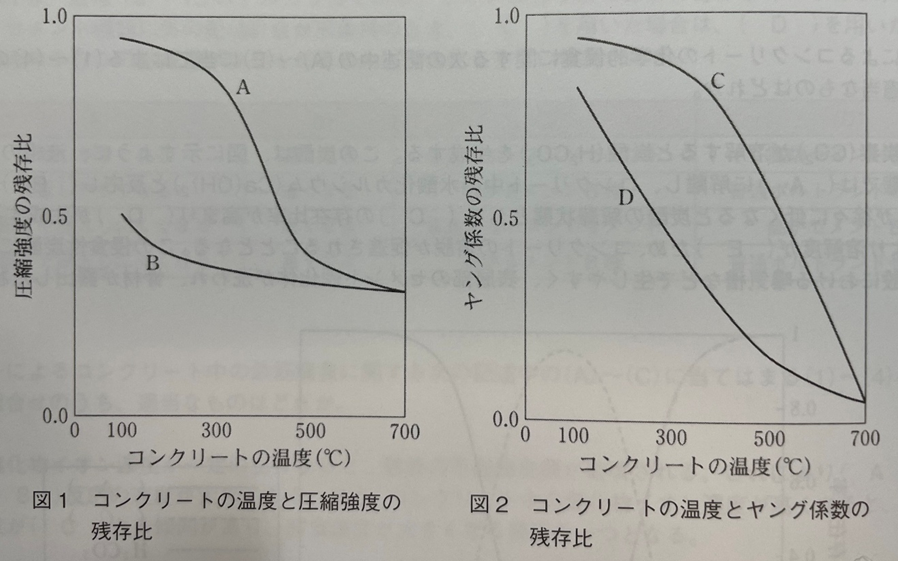

加熱前（20℃）の圧縮強度が30Ｎ/㎜2、ヤング係数が28kＮ/㎜2のコンクリートを加熱した際の、コンクリートの温度と圧縮強度の残存比の関係を図１に、コンクリートの温度とヤング係数の残存比の関係を図２に示す。それぞれの曲線の外形（Ａ～Ｄ）の組合せとして、次の（１）～（４）のうち、適当なものはどれか。
ここで、コンクリートの温度は加熱時の最高温度、残存比は加熱前の（20℃）の値に対する加熱冷却直後（20℃）の値の比とする。
解答 （２）
解説
コンクリートが火災等により火害を受けた場合、圧縮強度における影響は、受熱温度300℃程度では大きく影響を受けないが、そこから急激に強度が低下し、500℃程度では残存比で約50％程度となる。ヤング係数は、火害の低温時から影響を受ける。受熱温度300℃程度で残存比が約50％となる。
